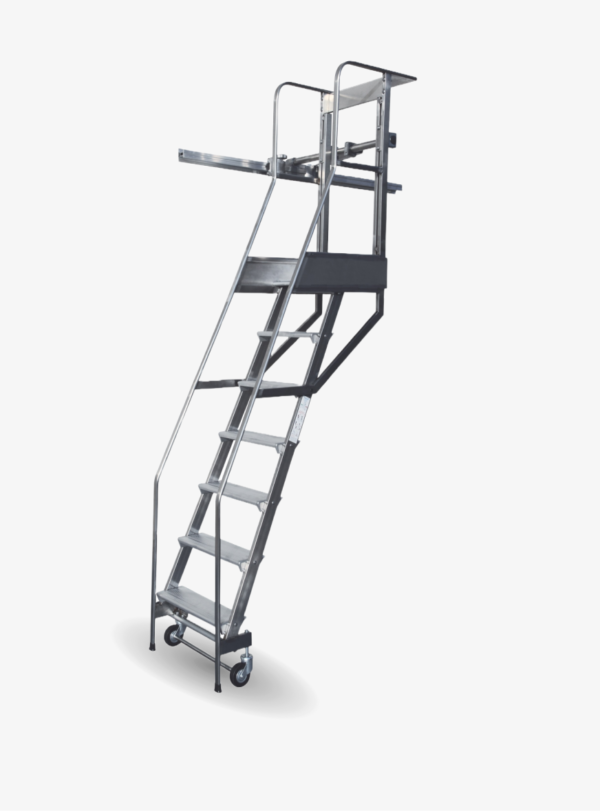

SCALA SCORREVOLE LATERALE – SL

0,00

DESCRIZIONE

La scala scorre su un binario in alluminio mediante un carrello. Il carrello permette movimenti lineari grazie a 12 cuscinetti a sfera e può essere bloccato tramite un volantino. E’ costruita con telaio in acciaio inox con gradini e pianerottolo in alluminio antiscivolo ed è munita di corrimano.
Si applica su qualsiasi mobile, parete o scaffale.
Gradini: sono montati su attacchi pressofusi con piolo e scanso antitorsione, inseriti ai montanti.
NON SALDATI NE’ RIBATTUTI

SCARICA LA SCHEDA TECNICA

RICHIEDI PREVENTIVO

  • Technical data
  • Informazioni aggiuntive
  • TAB

Descrizione

scala scorrevole laterale

PORTATA: 150 kg (riferito ad una persona con attrezzi)

FIANCATE: Acciaio inox (60×20 mm + 40×20 mm + 30×15 mm)

PIANEROTTOLO: Alluminio antiscivolo 450×340 mm

RUOTE: ø 100 mm con molle

GRADINI: Alluminio antiscivolo 150×23 mm

LARGHEZZA SOMMITÁ: 450 mm

NORMA DI SICUREZZA: UNI EN 131-2

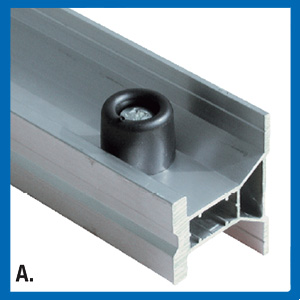

Particolare fine corsa scala scorrevole laterale
A. Particolare fine corsa

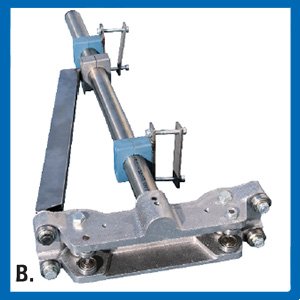

Carrello SL scala scorrevole laterale
B. Carrello SL

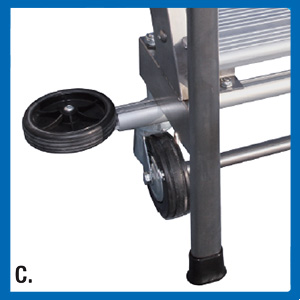

Ruotino di scorrimento inferiore scala scorrevole laterale
C. Ruotino di scorrimento inferiore

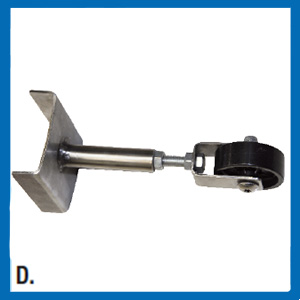

Kit scorrimento laterale scala scorrevole laterale
D. Kit scorrimento laterale

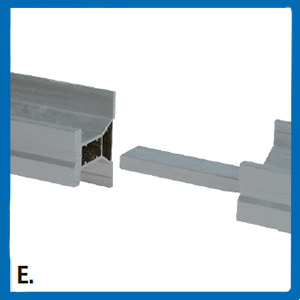

Binario e giunzione scala scorrevole laterale
E. Binario e giunzione

Informazioni aggiuntive

Gradini*

10, 11, 12, 13, 4, 5, 6, 7, 8, 9

A

1000, 1250, 1500, 1750, 2000, 2250, 2500, 2750, 3000, 3250

B

2000, 2250, 2500, 2750, 3000, 3250, 3500, 3750, 4000, 4250

D**

660, 680, 700, 720, 740, 760, 780, 800, 820, 840

E

1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 750, 900

G

2850, 3100, 3350, 3600, 3850, 4100, 4350, 4600, 4850, 5100

I

1100-1780, 1350-2030, 1600-2280, 1850-2530, 2100-2780, 2350-3030, 2600-3280, 2850-3530, 3100-3780, 3350-4030

Peso

23kg, 26kg, 29kg, 32kg, 35kg, 38kg, 41kg, 44kg, 47kg, 50kg

SCHEDA TECNICA

Download

VARIANTE PRODOTTO

SKUGradini*ABD**EGIPesoAdd to Cart
S0204A41000200066075028501100-178023kg
S0205A51250225068090031001350-203026kg
S0206A615002500700105033501600-228029kg
S0207A717502750720120036001850-253032kg
S0208A820003000740135038502100-278035kg
S0209A922503250760150041002350-303038kg
S0210A1025003500780165043502600-328041kg
S0211A1127503750800180046002850-353044kg
S0212A1230004000820195048503100-378047kg
S0213A1332504250840210051003350-403050kg
