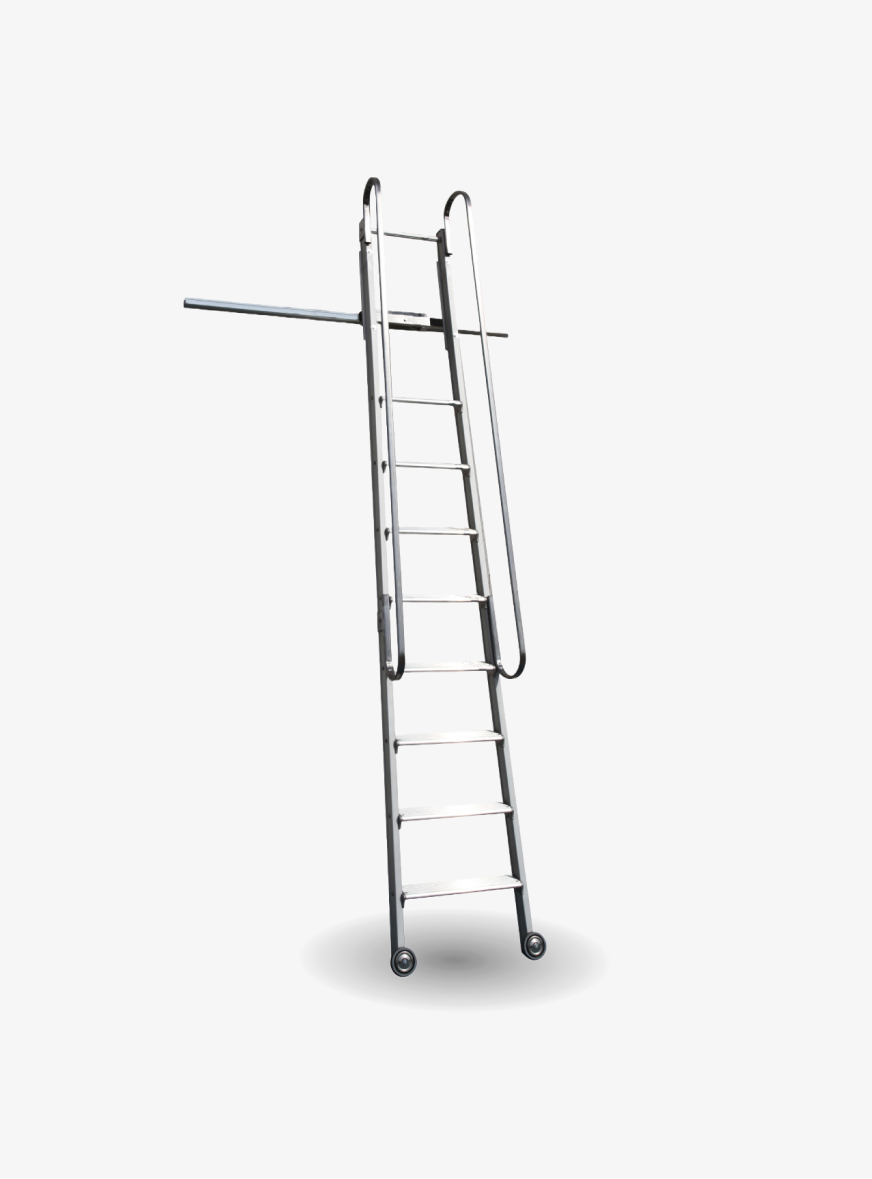

SCALA SCORREVOLE FRONTALE – F12

0,00

DESCRIZIONE

La scala scorre su un binario in alluminio mediante un carrello. Il carrello permette anche di regolare l’inclinazione della scala secondo le necessità e lo spazio disponibile. Le possibilità sono di avere un carrello per movimenti lineari ed uno per movimenti curvilinei.
Tramite ruote in nylon, il movimento è reso omogeneo, silenzioso e continuo anche nelle curve. Lo spostamento della scala avviene solo in posizione di riposo. I gradini e gli attacchi di alluminio la rendono assai solida e durevole nel tempo. Si applica su qualsiasi mobile, parete o scaffale.
Sono disponibili 2 versioni:
• F12 con pioli 35×24 mm;
• F12/P con gradini 85×23 mm.
Gradini: NON SALDATI NE’ RIBATTUTI

SCARICA LA SCHEDA TECNICA

RICHIEDI PREVENTIVO

  • Technical data
  • Informazioni aggiuntive
  • TAB

Descrizione

scala scorrevole frontale

PORTATA: 150 kg (riferito ad una persona con attrezzi)

MONTANTI: Alluminio anodizzato 65×30 mm

RUOTE: In gomma anti traccia da ø 100 mm

GRADINI: Alluminio antiscivolo 85×23 mm nella versione F12/P

PIOLI: Alluminio antiscivolo 35×24 mm nella versione F12

LARGHEZZA SOMMITÁ:

  • Nella versione F12 = 440 mm
  • Nella versione F12/P = 440 mm

NORMA DI SICUREZZA: D. Lgs. n° 81/2008

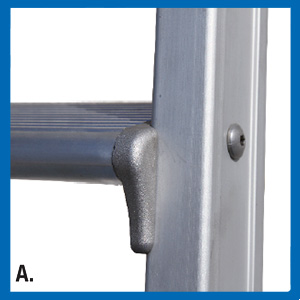

Particolare gradino e attacco scala scorrevole frontale
A. Particolare gradino e attacco

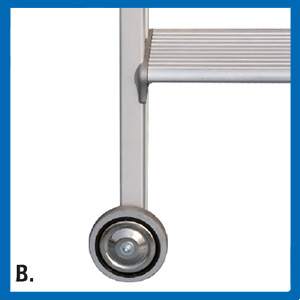

Piedino ruota scala scorrevole frontale
B. Piedino ruota

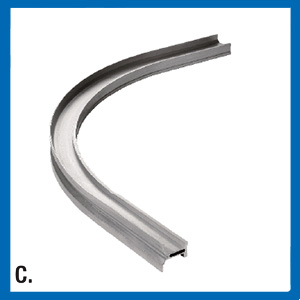

Curva binario per scorrimento carrello scala scorrevole frontale
C. Curva binario per scorrimento carrello

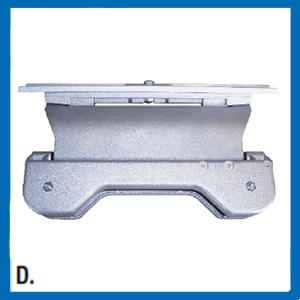

Carrello con snodo per tratti curvi scala scorrevole frontale
D. Carrello con snodo per tratti curvi

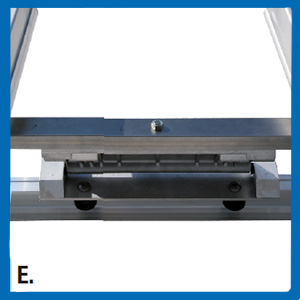

Carrello con snodo per tratti rettilinei scala scorrevole frontale
E. Carrello con snodo per tratti rettilinei

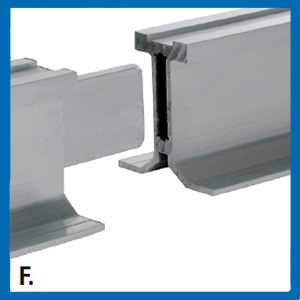

Binario e giunzione scala scorrevole frontale
F. Binario e giunzione

Informazioni aggiuntive

A

1320, 1580, 1840, 2100, 2360, 2620, 2890, 3150, 3410, 3670, 3940

B

1900, 2160, 2420, 2680, 2940, 3210, 3470, 3730, 4000, 4260, 4520

C

2020, 2300, 2580, 2860, 3140, 3420, 3700, 3980, 4260, 4540, 4820

D*

510

D**

610, 630, 650, 670, 690, 710, 730, 750, 770, 790, 810

E

1030, 1110, 1190, 1270, 1350, 1430, 1510, 1590, 790, 870, 950

F

320

G

2900, 3160, 3420, 3680, 3940, 4210, 4470, 4730, 5000, 5260, 5520

I

1450-1770, 1730-2050, 2010-2330, 2290-2610, 2570-2890, 2850-3170, 3130-3450, 3410-3730, 3690-4010, 3970-4290, 4250-4570

Peso

10,4kg, 11,2kg, 12,8kg, 12kg, 13,6kg, 14,4kg, 15,2kg, 16kg, 8,8kg, 8kg, 9,6kg

Peso2**

10,2kg, 11,5kg, 12,7kg, 13,9kg, 15,1kg, 16,4kg, 17,7kg, 19kg, 20,3kg, 8,5kg, 9kg

SCHEDA TECNICA

Download

VARIANTE PRODOTTO

SKUABCD*D**EFGIPesoPeso2**Add to Cart
S220513201900202051061079032029001450-17708kg8,5kg
S220615802160230051063087032031601730-20508,8kg9kg
S220718402420258051065095032034202010-23309,6kg10,2kg
S2208210026802860510670103032036802290-261010,4kg11,5kg
S2209236029403140510690111032039402570-289011,2kg12,7kg
S2210262032103420510710119032042102850-317012kg13,9kg
S2211289034703700510730127032044703130-345012,8kg15,1kg
S2212315037303980510750135032047303410-373013,6kg16,4kg
S2213341040004260510770143032050003690-401014,4kg17,7kg
S2214367042604540510790151032052603970-429015,2kg19kg
S2215394045204820510810159032055204250-457016kg20,3kg
