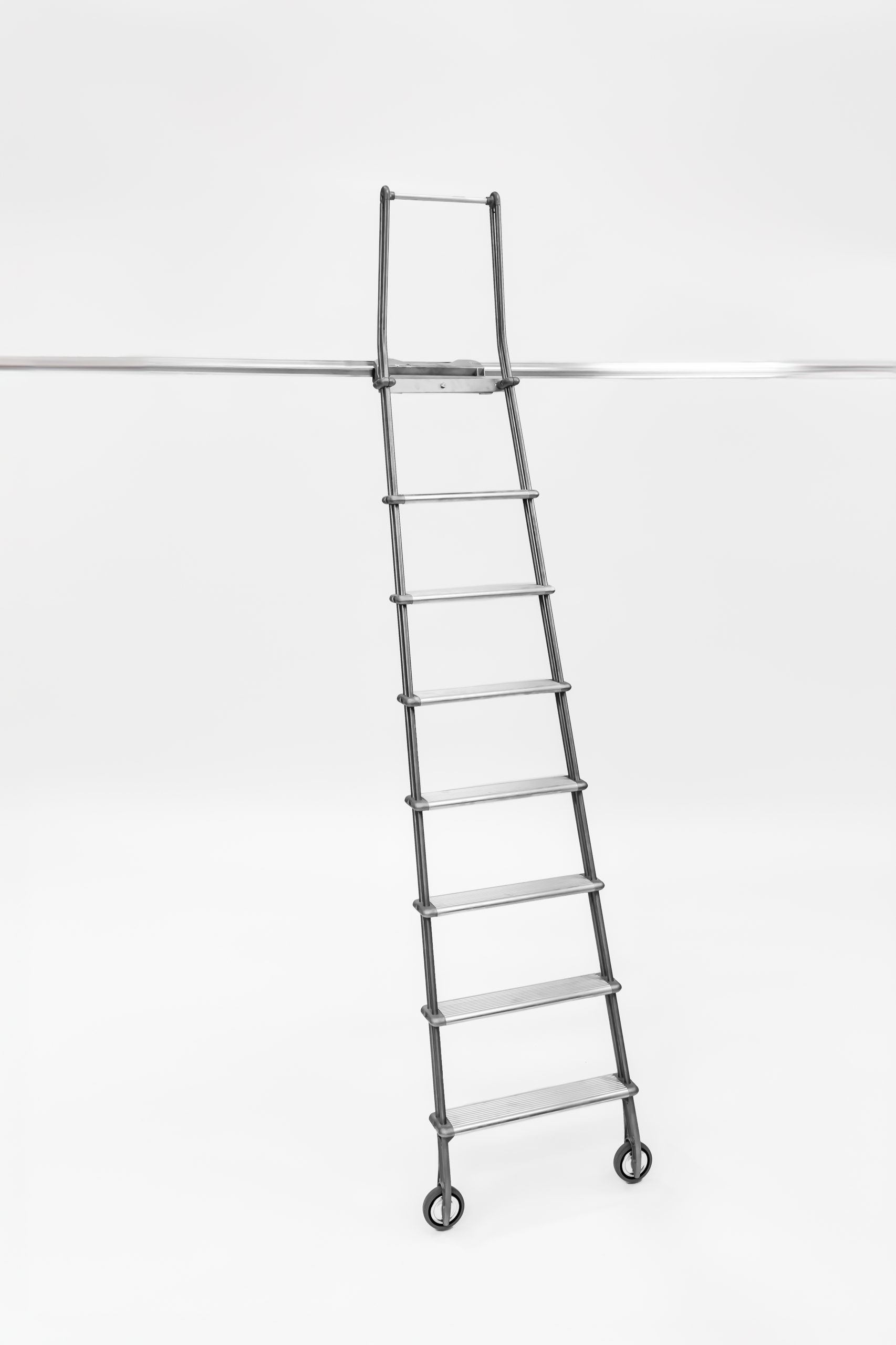

SCALA SCORREVOLE FRONTALE – SF

0,00

DESCRIZIONE

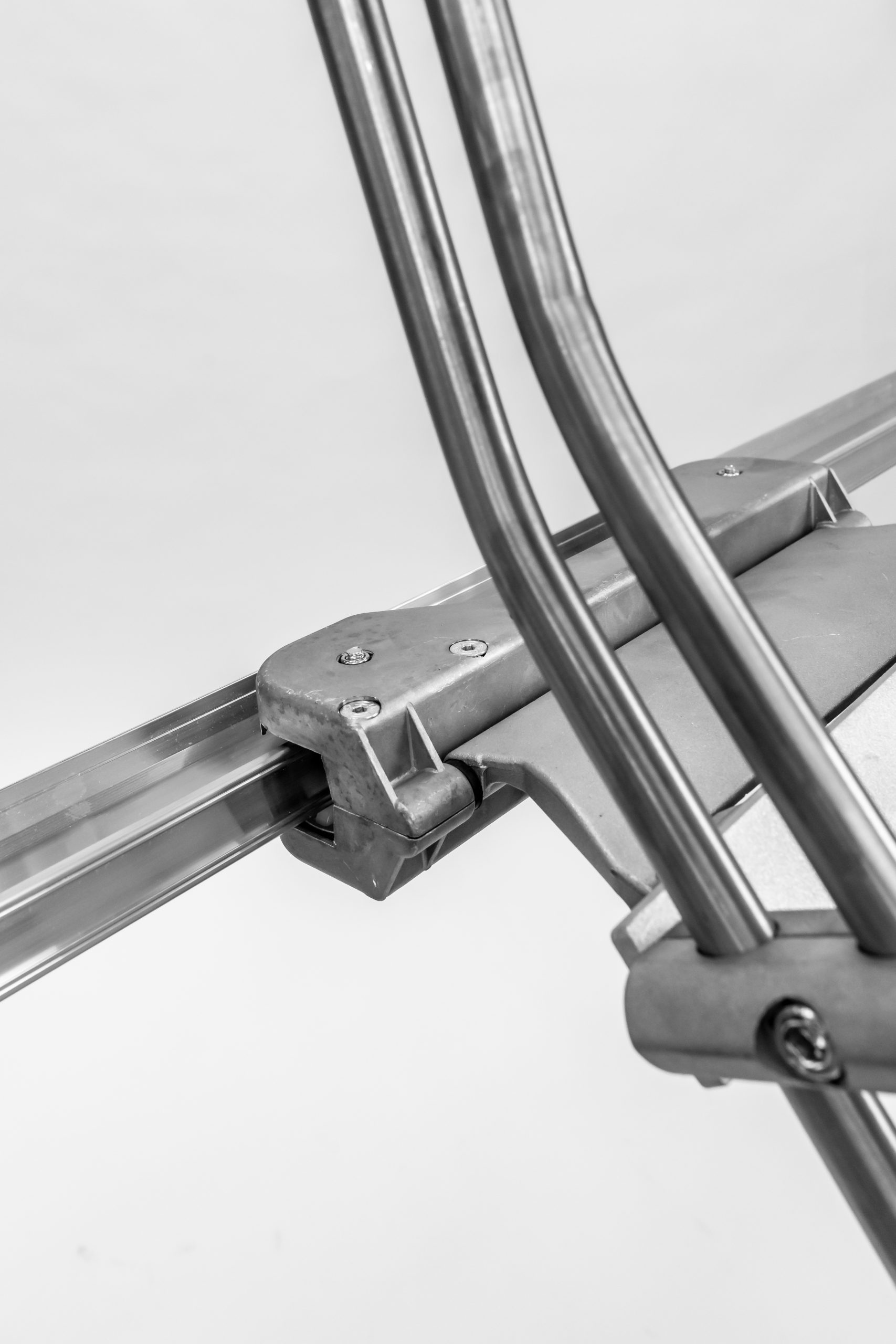

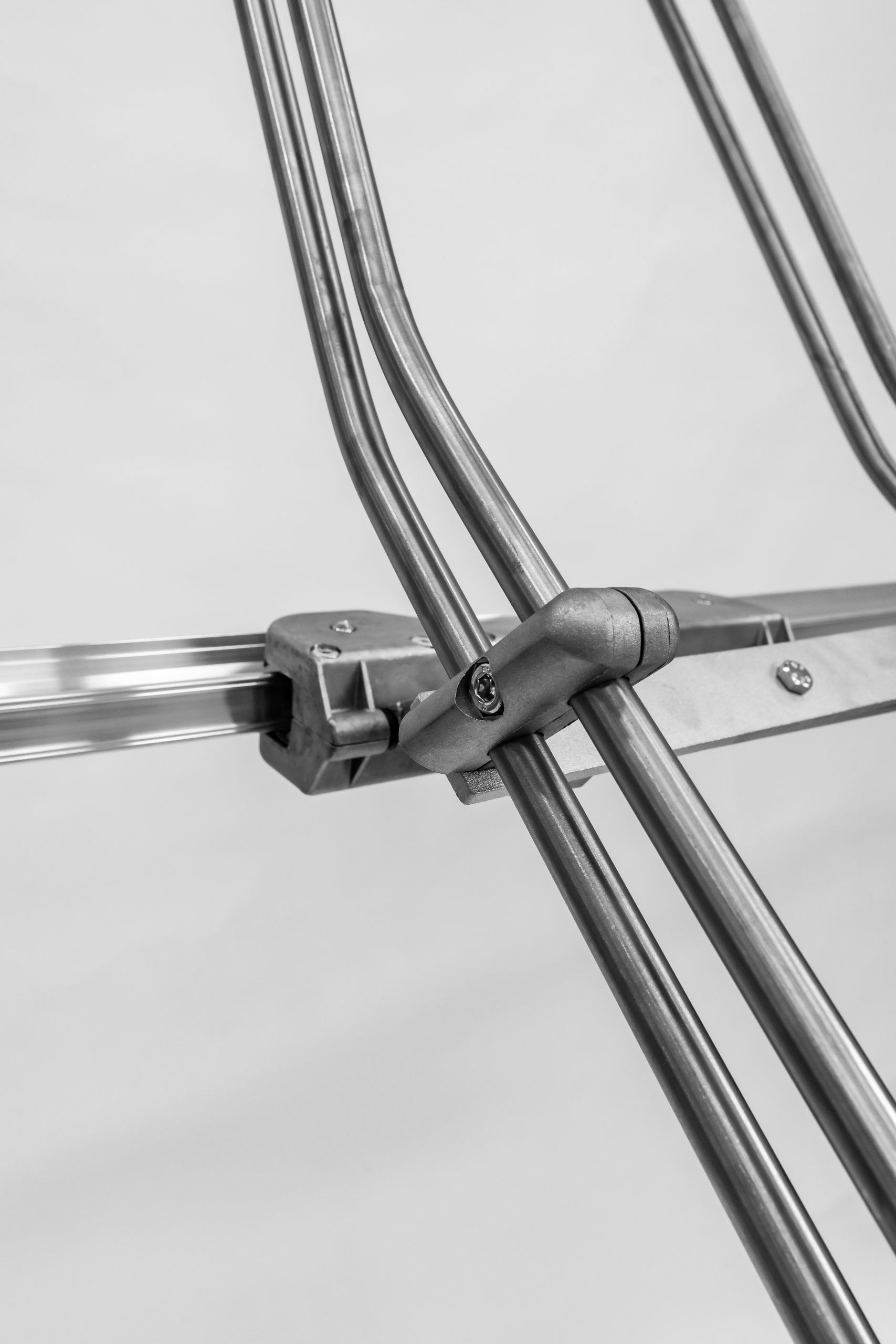

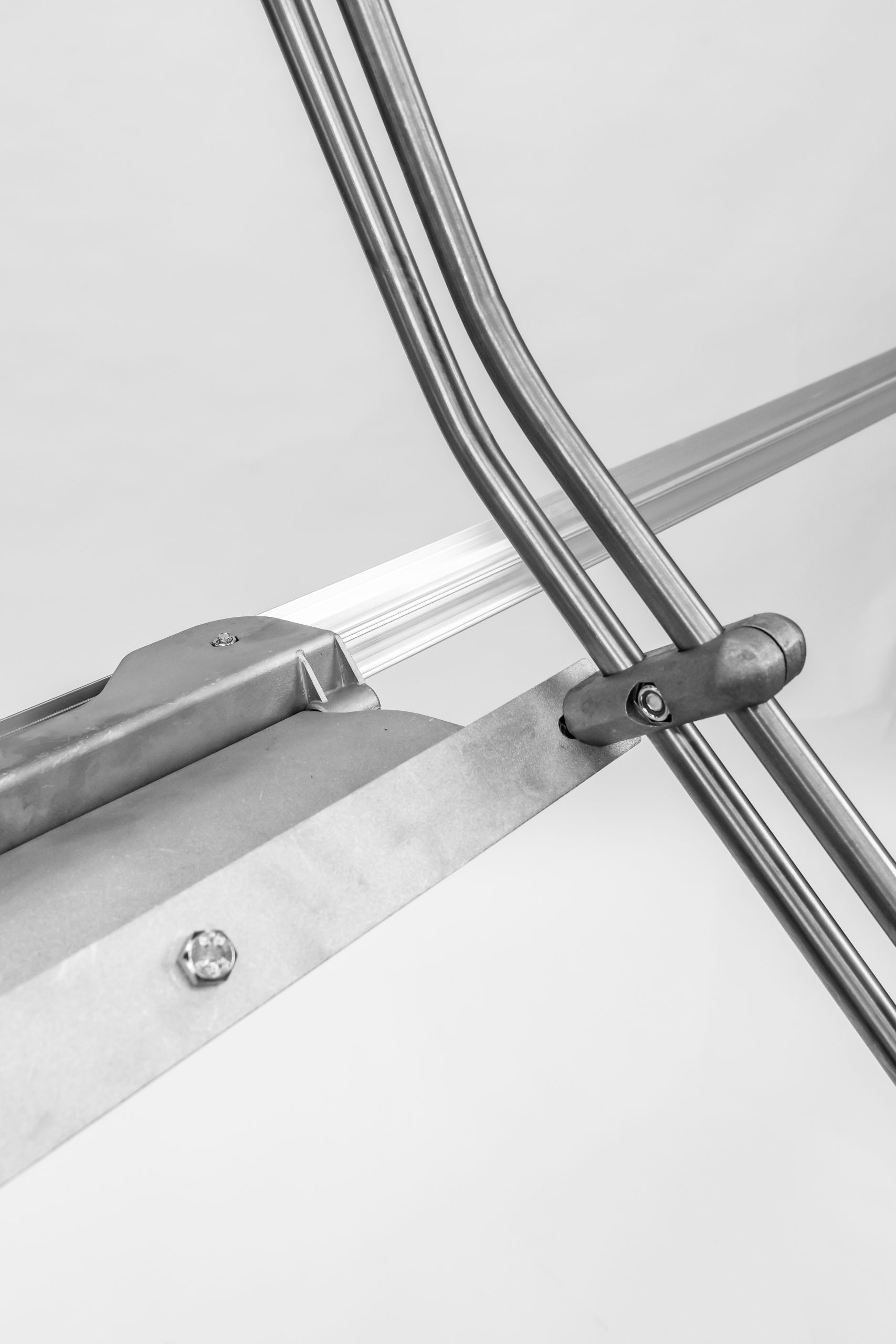

La scala scorre su un binario in alluminio mediante un carrello. Il carrello permette anche di regolare l’inclinazione della scala secondo le necessità e o spazio disponibile. Le possibilità sono di avere un carrello per movimenti lineari ed uno per movimenti curvilinei.
Tramite ruote in nylon, il movimento è reso omogeneo, silenzioso e continuo anche nelle curve. Lo spostamento della scala avviene solo in posizione di riposo. I gradini e gli attacchi di alluminio la rendono assai solida e durevole nel tempo.
Si applica su qualsiasi mobile, parete o scaffale.
Gradini: NON SALDATI NE’ RIBATTUTI

SCARICA LA SCHEDA TECNICA

RICHIEDI PREVENTIVO

  • Technical data
  • Informazioni aggiuntive
  • TAB

Descrizione

scala scorrevole frontale

PORTATA: 150 kg (riferito ad una persona con attrezzi)

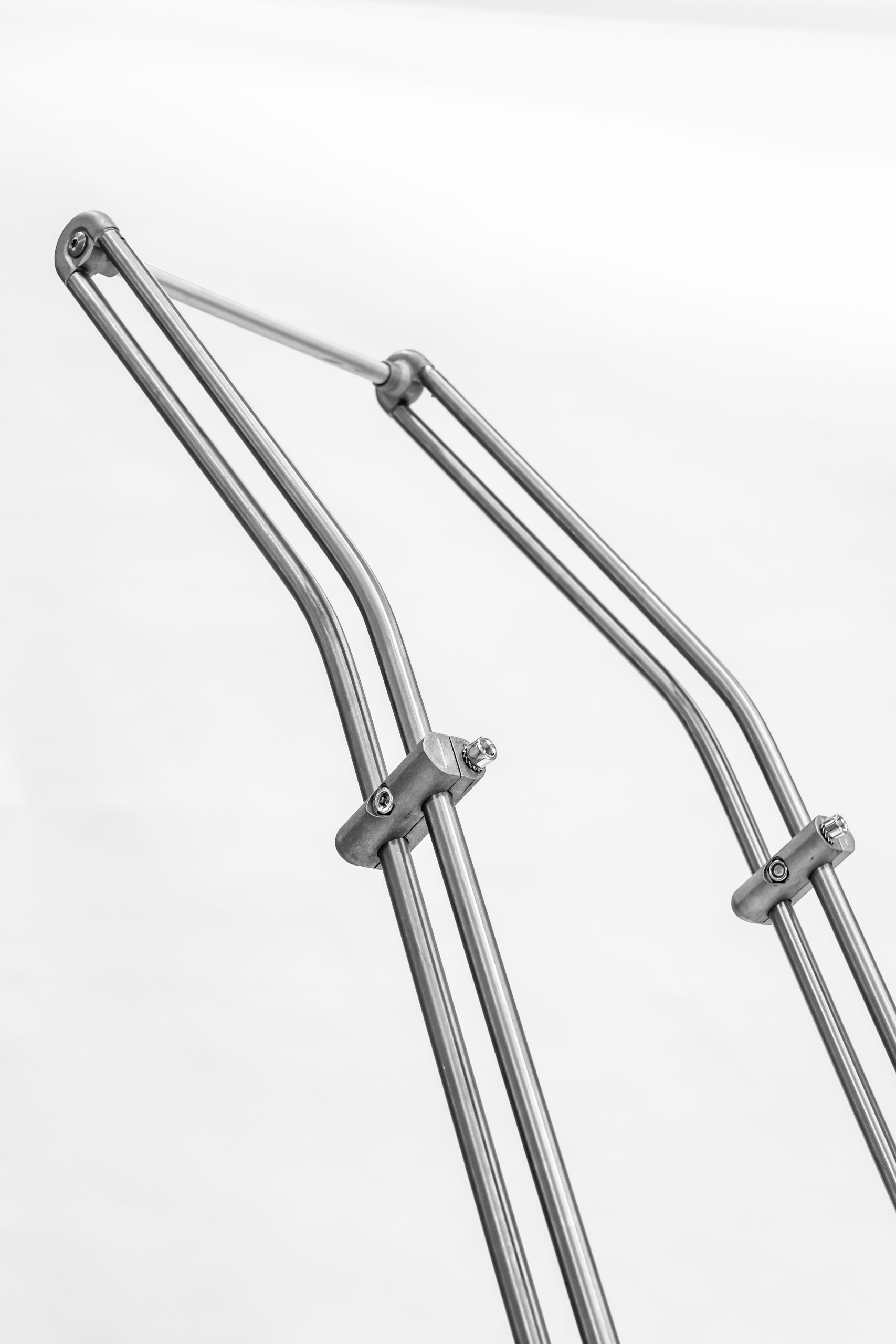

MONTANTI: Acciaio inox doppia sezione ø 15 mm

RUOTE: In gomma anti traccia da ø 100 mm

GRADINI: Alluminio antiscivolo 85×23 mm

LARGHEZZA SOMMITÀ: 310 mm

NORMA DI SICUREZZA: UNI EN 131-2

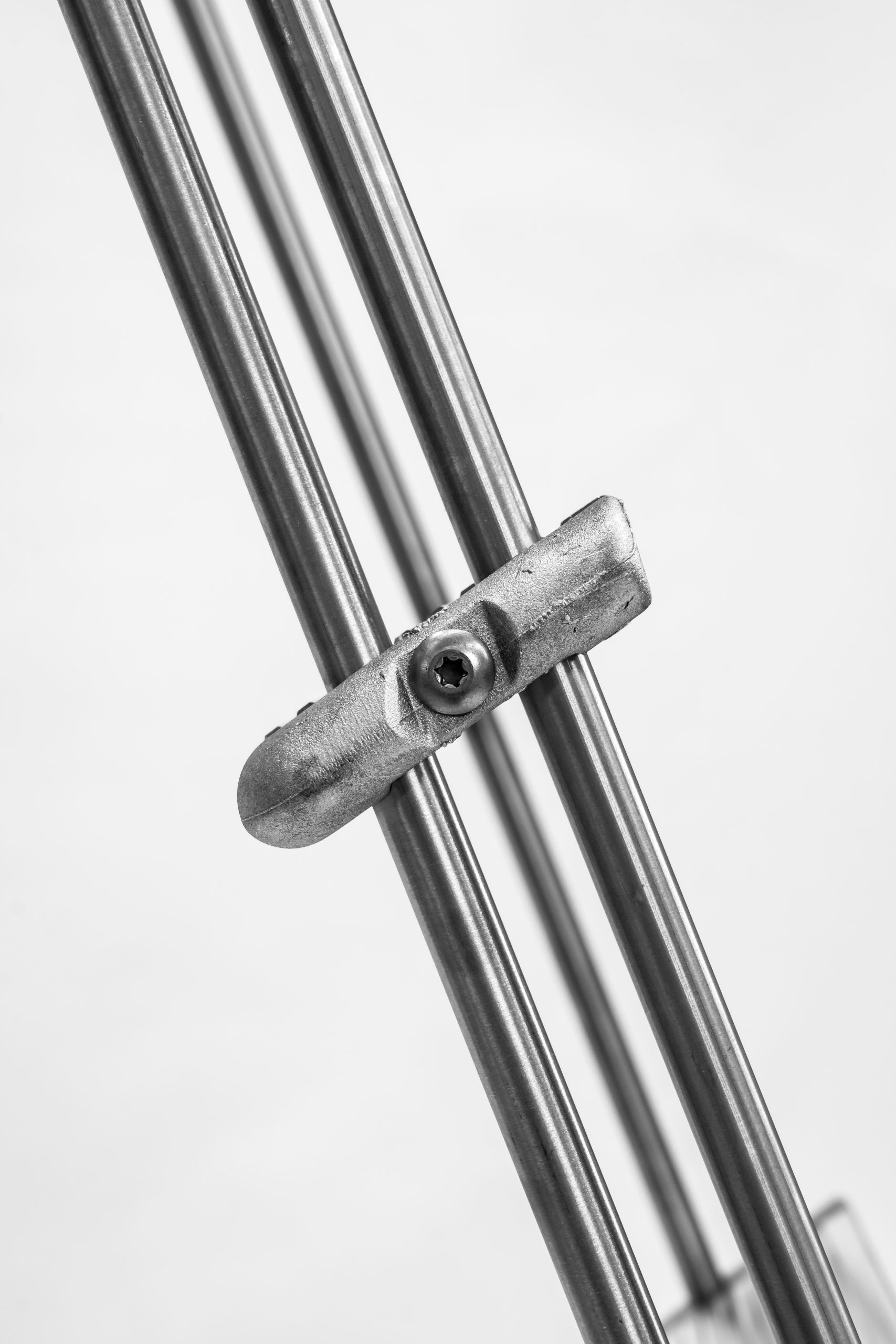

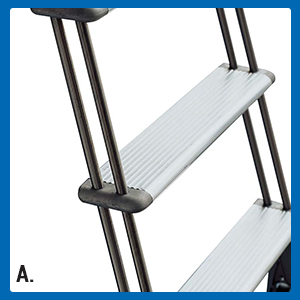

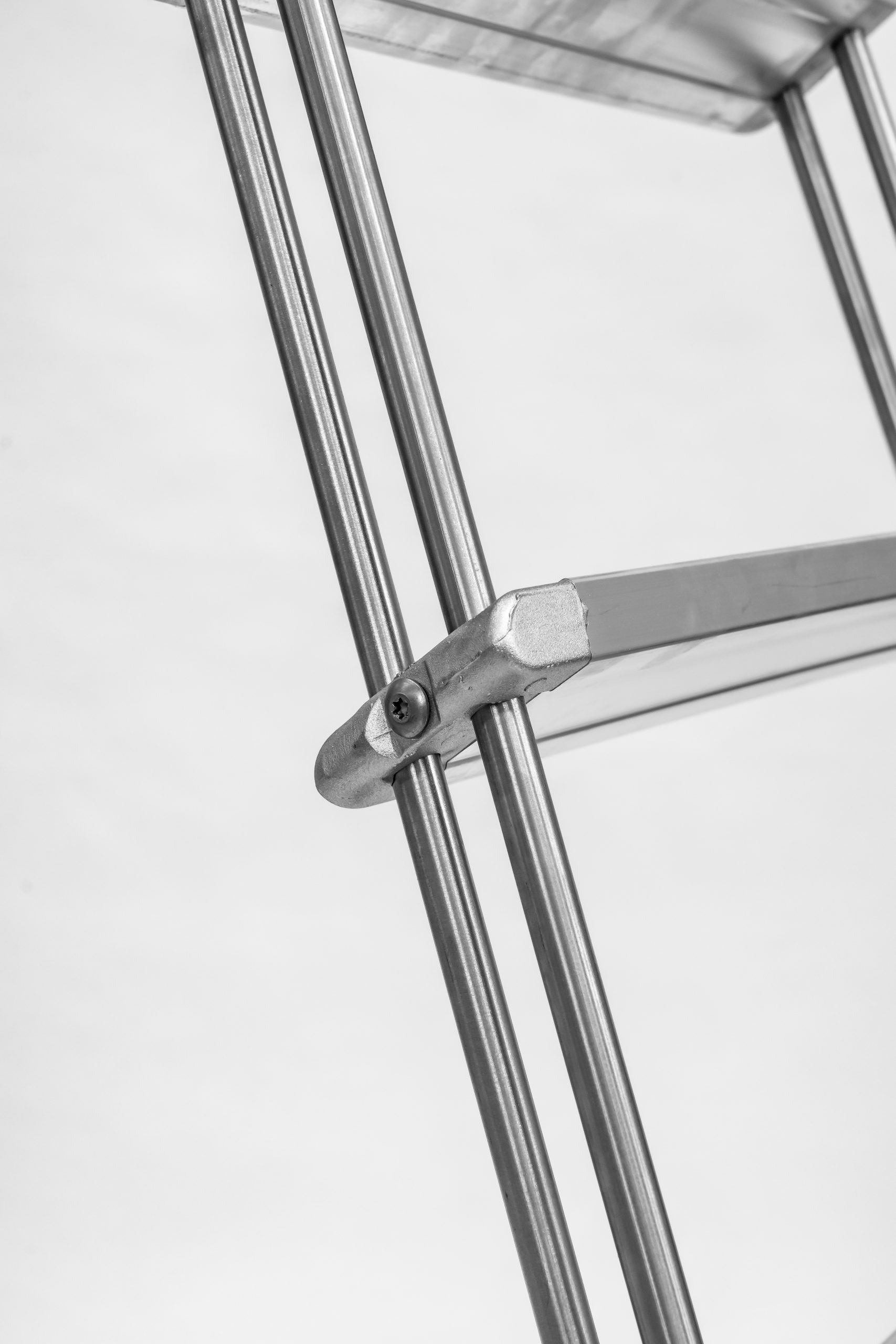

Particolare gradino e attacco scala scorrevole frontale
A. Particolare gradino e attacco

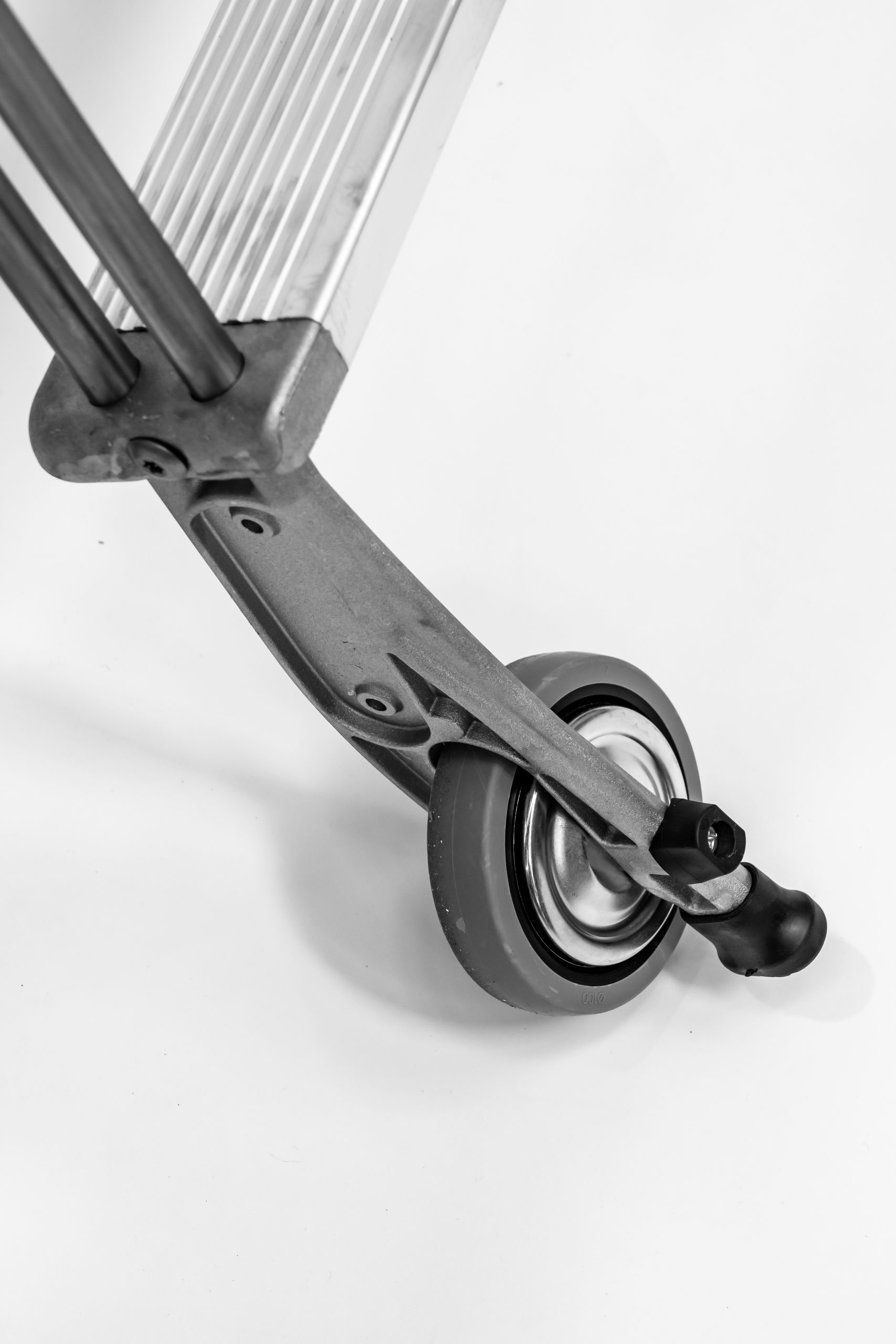

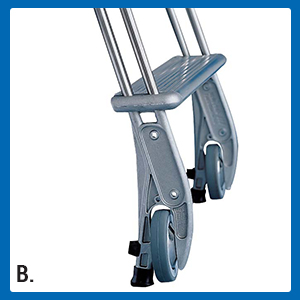

Piedino ruota scala scorrevole frontale
B. Piedino ruota

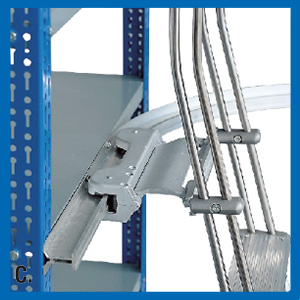

Curva binario per scorrimento carrello scala scorrevole frontale
C. Curva binario per scorrimento carrello

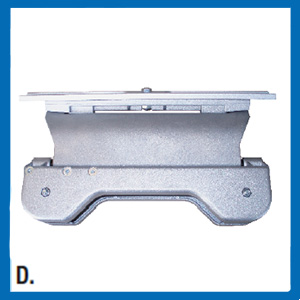

Carrello con snodo per tratti curvi scala scorrevole frontale
D. Carrello con snodo per tratti curvi

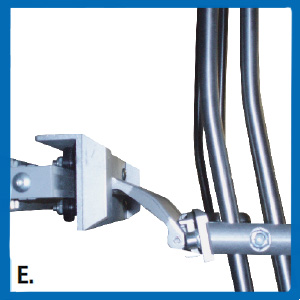

Carrello con snodo per tratti rettilinei scala scorrevole frontale
E. Carrello con snodo per tratti rettilinei

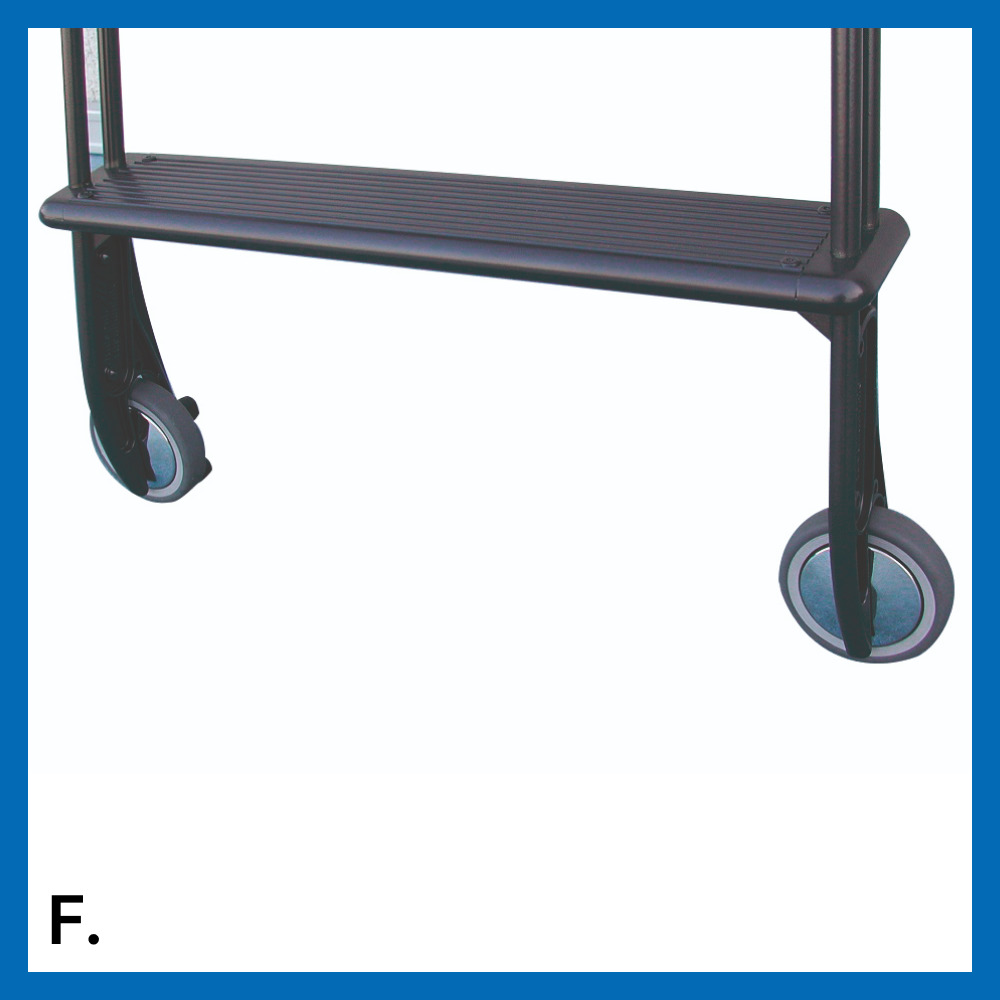

Gradino effetto legno scala scorrevole frontale
F. Gradino effetto legno

Informazioni aggiuntive

Gradini*

10, 11, 12, 5, 6, 7, 8, 9, Binario in alluminio 45×45

A

1200, 1440, 1680, 1920, 2160, 2400, 2640, 2880

C

2000, 2250, 2500, 2750, 3000, 3250, 3500, 3750

D

560, 580, 600, 620, 640, 660, 680, 700

E

1020, 600, 660, 720, 780, 840, 900, 960

F

270

G

3050, 3290, 3530, 3770, 4010, 4250, 4490, 4730

I

1370-1620, 1610-1860, 1850-2100, 2090-2340, 2330-2580, 2570-2820, 2810-3060, 3050-3290

Peso

0,96kg/m, 10,2kg, 11,2kg, 12,2kg, 13,2kg, 14,2kg, 15,2kg, 8,2kg, 9,2kg

SCHEDA TECNICA

Download

VARIANTE PRODOTTO

SKUGradini*ACDEFGIPesoAdd to Cart
S010551200200056060027030501370-16208,2kg
S010661440225058066027032901610-18609,2kg
S010771680250060072027035301850-210010,2kg
S010881920275062078027037702090-234011,2kg
S010992160300064084027040102330-258012,2kg
S0110102400325066090027042502570-282013,2kg
S0111112640350068096027044902810-306014,2kg
S01121228803750700102027047303050-329015,2kg
S0115Binario in alluminio 45x450,96kg/m
