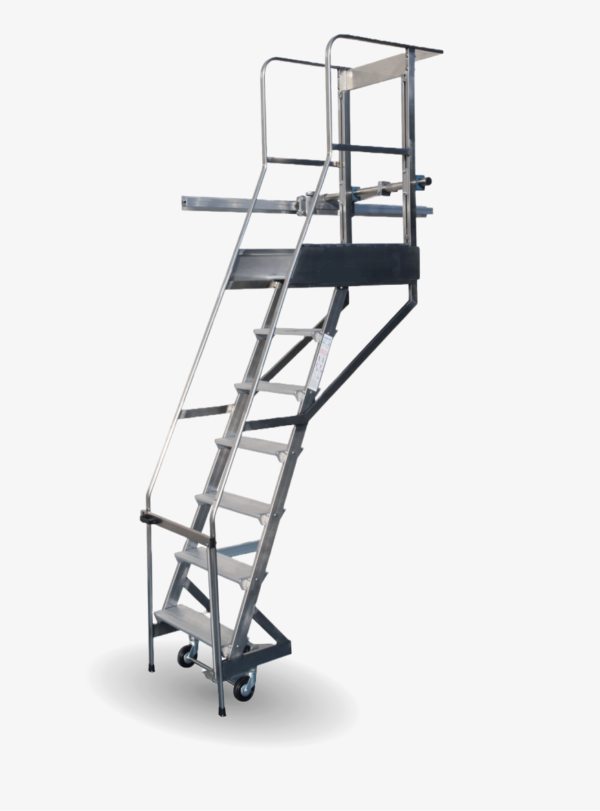

SCALA SCORREVOLE LATERALE – SLC

0,00

DESCRIZIONE

La scala scorre su un binario di alluminio mediante un carrello. Il carrello permette movimenti lineari grazie a 12 cuscinetti a sfera e può essere bloccato tramite un volantino. E’ costruita con telaio in acciaio inox, gradini e pianerottolo in alluminio antiscivolo ed è munita di corrimano.
Si applica su qualsiasi mobile, parete o scaffale. Per un utilizzo in sicurezza è stato inserito un cancelletto frontale in acciaio ad azionamento manuale. Per una corsa lineare della scala è consigliato un kit di scorrimento inferiore da applicare sul montante della pedana.
Gradini: sono montati su attacchi pressofusi con piolo e scanso antitorsione, inseriti ai montanti.
NON SALDATI NE’ RIBATTUTI

SCARICA LA SCHEDA TECNICA

RICHIEDI PREVENTIVO

  • Technical data
  • Informazioni aggiuntive
  • TAB

Descrizione

scala scorrevole laterale

PORTATA: 150 kg (riferito ad una persona con attrezzi)

FIANCATE: Acciaio inox (60×20 mm + 40×20 mm + 30×15 mm)

PIANEROTTOLO: Alluminio antiscivolo 490×490 mm

RUOTE: ø 100 mm con dispositivo

GRADINI: Alluminio antiscivolo 150×23 mm

LARGHEZZA SOMMITÁ: 490 mm

NORMA DI SICUREZZA: D. Lgs. n° 81/2008

Particolare cancelletto di chiusura scala scorrevole laterale

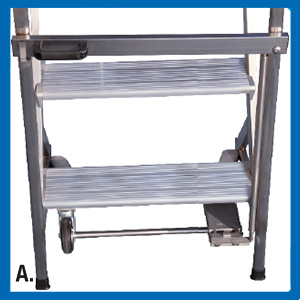

A. Particolare cancelletto di chiusura
Particolare cancelletto di chiusura scala scorrevole laterale

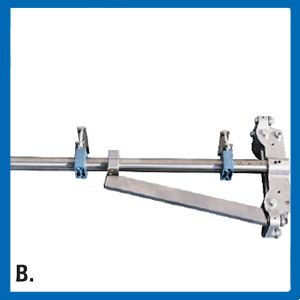

B. Carrello SLC
Particolare maniglia SLC scala scorrevole laterale

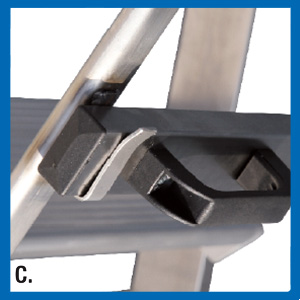

C. Particolare maniglia SLC
Kit scorrimento laterale scala scorrevole laterale

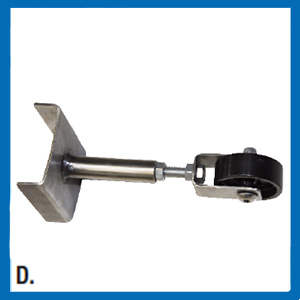

D. Kit scorrimento laterale
Binario e giunzione scala scorrevole laterale

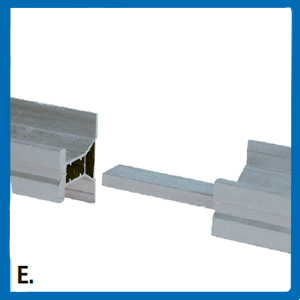

E. Binario e giunzione

Informazioni aggiuntive

Gradini*

10, 11, 12, 13, 14, 15, 16, 4, 5, 6, 7, 8, 9, Binario in Alluminio 70x50mm

A

1000, 1250, 1500, 1750, 2000, 2250, 2500, 2750, 3000, 3250, 3500, 3750, 4000

B

2000, 2250, 2500, 2750, 3000, 3250, 3500, 3750, 4000, 4250, 4500, 4750, 5000

G

2850, 3100, 3350, 3600, 3850, 4100, 4350, 4600, 4850, 5100, 5350, 5600, 5850

E

1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400, 2550, 2700, 900

D**

700, 720, 740, 760, 780, 800, 820, 840, 860, 880, 900, 920, 940

I

1100-1780, 1350-2030, 1600-2280, 1850-2530, 2100-2780, 2350-3030, 2600-3280, 2850-3530, 3100-3780, 3350-4030, 3600-4280, 3850-4530, 4100-4780

Peso

1,8kg/m, 28kg, 31kg, 34kg, 37kg, 40kg, 43kg, 46kg, 49kg, 52kg, 55kg, 58kg, 61kg, 64kg

SCHEDA TECNICA

Download

VARIANTE PRODOTTO

SKUGradini*ABGED**IPesoAdd to Cart
S1504A41000200028509007001100-178028kg
S1505A512502250310010507201350-203031kg
S1506A615002500335012007401600-228034kg
S1507A717502750360013507601850-253037kg
S1508A820003000385015007802100-278040kg
S1509A922503250410016508002350-303043kg
S1510A1025003500435018008202600-328046kg
S1511A1127503750460019508402850-353049kg
S1512A1230004000485021008603100-378052kg
S1513A1332504250510022508803350-403055kg
S1514A1435004500535024009003600-428058kg
S1515A1537504750560025509203850-453061kg
S1516A1640005000585027009404100-478064kg
S0215Binario in Alluminio 70x50mm1,8kg/m
